PN公稱尺寸
DN | 外形尺寸/mm | | L | L1 | L2 | H | H1 |
| 200 ~ 320 | 125 | 275 | 275 | 540 | 237 | 782 |
| 150 | 320 | 320 | 600 | 270 | 887.5 |
| 175 | 375 | 375 | 680 | 280 | 909 |
| 200 | 400 | 400 | 720 | 350 | 1012 |
| 225 | 420 | 420 | 740 | 400 | 1061.5 |
| 250 | 520 | 520 | 800 | 430 | 1142.5 |
| 以上尺寸僅供參考，表中未列出的其他規格參數，請咨詢汗越閥門技術部！ |

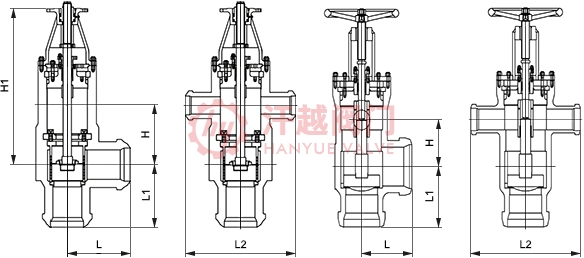

高加入口閥結構圖
本產品按閥體進出口型式分為直通式和角式兩種。如果你需訂購我廠電站閥產品，咨詢時煩請說明壓力級別、公稱尺寸、殼體材質、工作壓力、工作溫度等。
